Kit CAME STYLO-ME pour portails battants (001U8113FR)

Présentation du kit CAME STYLO-ME

Pour vos portails battants, choisissez le kit CAME STYLO-ME. Celui-ci est un produit sorti tout droit de l’entreprise CAME, en Italie. Il est utilisable pour l’automatisme de portails battants dans les lieux privés et les copropriétés.

Grâce à ce kit CAME STYLO-ME, motorisé par deux motoréducteurs CAME STYLO-ME, en 230 V (50/60 Hz) vous avez tout pour bénéficier d’un portail performant, mais aussi sécurisé. Avec l’armoire de commande CAME ZL92 (alimentée en 24V DC 50/60Hz), vous pourrez effectuer tous les réglages de votre choix pour votre portail.

Une télécommande nouvelle génération incluse

En plus de ces éléments, vous aurez d’inclus dans ce kit CAME STYLO-ME deux émetteurs radio CAME TOPD4RBS. Avec ses quatre canaux programmables, cette télécommande vous permet de vous servir facilement et rapidement de vos motorisations. En plus, elle est calibrée sur une double-fréquence (433.92MHz et 868.35MHz) et dispose d’un rolling-code, aussi appelé code tournant, pour vous apporter un niveau de sécurité supérieur. En outre, vous disposerez du récepteur radio CAME AF868. Un récepteur avec une alimentation 12 V/24 V (AC/CC) et fonctionnel sur la fréquence de 868.35 MHz.

Un kit protégé

De plus, vous avez aussi d’incorporé des photocellules CAME DELTA-SE. À rayons infrarouges, elles ont une portée de 20 mètres. C’est-à-dire que dans ce rayon d’action, vous serez à tout moment protégé des chocs sur votre portail ou motorisation. Également, grâce à leur rayon infrarouge synchronisé, les photocellules CAME DELTA-SE peuvent éliminer tout brouillage extérieur du signal. Pour compléter ces photocellules, vous avez le feu clignotant CAME KLED24 pour ajouter encore plus de sécurité ! Avec celui-ci, vous saurez quand un individu ou un objet est sur le chemin de votre motorisation. En effet, un clignotant jaune se mettra à tourner pour vous le signaler. En choisissant le kit CAME STYLO-ME, vous vous assurez de faire le choix de la sécurité.

Usage du kit CAME STYLO-ME

Il est possible d’utiliser ce kit pour les dimensions suivantes (au maximum) de portails battants :

• 1,8m pour un battant de 100 kg
• 1,2m pour un battant de 125 kg
• 0,8m pour un battant de 150 kg

Détail du kit CAME STYLO

Dans votre kit CAME STYLO, vous obtenez les produits suivants :

• Deux motoréducteur CAME STYLO-ME
• Une armoire de commande, avec décodage radio intégré CAME ZL92
• Deux bras articulés de transmission CAME STYLO-BS
• Deux émetteurs radio CAME TOPD4RBS
• Un récepteur radio CAME-AF868
• Un jeu de photocellules infrarouge CAME DELTA-SE
• Le feu clignotant CAME KLED24
• Un support de feu clignotant CAME KIARIOS
• Une plaque signalétique
• La notice technique complète

Installation du kit CAME STYLO

Installation du motoréducteur CAME STYLO-ME

Pour de plus amples informations sur le motoréducteur CAME STYLO-ME et son initialisation, nous vous invitons à consulter la notice PDF de ce produit sur Allo Télécommande en cliquant ici

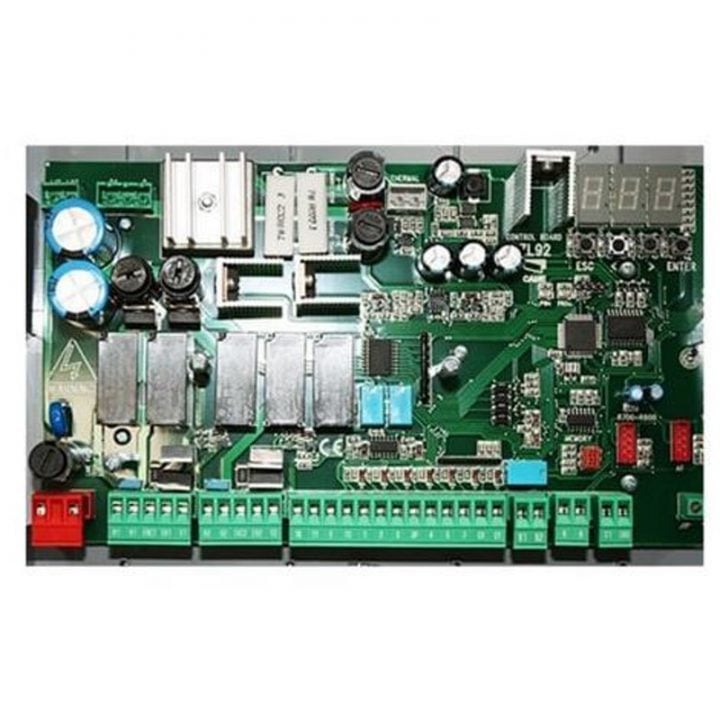

Programmation de l’armoire de commande CAME ZL92

Attention : L’installation doit être effectuée par du personnel qualifié et expérimenté

Pour plus d’informations sur les réglages possibles au sein de l’armoire de commande, nous vous invitons à consulter la notice du constructeur de l’armoire de commande correspondante en cliquant ici.

Comment tester votre motorisation ? (en cinq étapes)

1. Sélectionnez “A 2”. Appuyez sur ENTER pour confirmer.
2. Sélectionnez 1 pour activer le test. Appuyez sur ENTER pour confirmer.
3. L’indication ’’—’’ s’affichera en attente de la commande.
4. Appuyez sans relâcher sur la touche avec la flèche “>” et assurez-vous que le vantail du deuxième moteur (M2) effectue une manœuvre d’ouverture. (Note : si le vantail accomplit une manœuvre de fermeture, invertissez les phases du moteur (M2 avec N2).
5. Effectuez la même procédure avec la touche indiquée avec la flèche “<” pour contrôler le vantail du premier motoréducteur (M1). Note : si le vantail accomplit une manœuvre de fermeture, invertissez les phases du moteur (M1 avec N1).

Vous pouvez retrouver cette méthodologie dans le manuel du constructeur avec des illustrations pour vous aider.

Pour programmer votre télécommande CAME TOPD4RBS

Comment programmer votre télécommande à l’aide d’une ancienne télécommande (en quatre étapes) :

1. Prenez votre ancienne et votre nouvelle télécommande. Rapprochez-vous de votre récepteur (dans une distance maximale de 5 m)
2. Appuyez 10 secondes sur le bouton déjà programmé de votre ancienne télécommande. Sa LED doit devenir fixe.
3. Vous avez ensuite 20 secondes pour enregistrer le bouton de votre choix sur votre nouvelle télécommande en maintenant une pression sur celui-ci. Vous pouvez enregistrer plusieurs télécommandes à la fois.
4. Félicitations ! Votre nouvelle télécommande est programmée !

Pour plus d’informations sur la programmation de votre télécommande, nous vous invitons à consulter la notice PDF du produit sur notre site en cliquant ici.

Installation des bras articulés CAME STYLO-BS

Pour installer vos bras articulés CAME STYLO-BS, veuillez consulter la notice complète du produit incluse dans le kit CAME STYLO.

Programmation du récepteur radio CAME-AF868

Comment enregistrer une nouvelle télécommande à autoapprentissage dans ce récepteur :

1. D’abord, ouvrez le récepteur radio (suivre le fil de l’antenne pour repérer le récepteur radio).
2. Ensuite, appuyez sur le bouton poussoir, repère : MEMO, REC, ENR ou PROG, sur la carte radio.
   NB: Pour certain récepteur, il suffit d’appuyer une fois sur le bouton MEMO et de le relâcher, pour d’autre il faut maintenir le bouton MEMO enfoncé.
3. Puis, un voyant sur la carte radio s’allume ou clignote.
4. Ensuite, appuyez 1 seconde sur le bouton de votre nouvelle télécommande.
5. Relâcher le bouton.
6. Attendre l’extinction du voyant sur la carte radio.
7. Enfin, testez la télécommande et refermez le récepteur radio.
8. Félicitations ! Votre télécommande est prête à être utilisée.

Pour plus d’informations, veuillez consulter la notice du produit en version PDF en cliquant ici

Installation de vos photocellules CAME DELTA-SE

Pour plus d’informations sur l’installation de vos photocellules CAME DELTA-SE, nous vous invitons à consulter la notice PDF de ce produit en cliquant ici.

1. Fixez les photocellules à une hauteur du sol d’environ 50 cm. Les photocellules doivent se trouver l’une en face de l’autre.
2. Percez le côté postérieur à des bases du boîtier 1 pour faire passer les câbles, et fixer les bases à l’aide des joints toriques fournis.
3. Fixez à l’aide des vis fournies les cartes TX et RX et les connecter comme indiqué sur les schémas de la notice de l’accessoire.
4. Pour conclure, fermez les bases à l’aide de la vis en fixant et en tournant la partie frontale de haut en bas.

Installation du Feu clignotant CAME KLED24

Pour plus d’informations et de détails sur la procédure à suivre, vous pouvez consulter la notice PDF d’utilisation sur notre site en cliquant ici

Pour installer ce feu clignotant, vous devez :

• Premièrement, prévoyez les câbles d’alimentation nécessaires.
• Ouvrez le feu clignotant (A) et percer la base par la partie inférieure (B).
• Puis, faites passer les câbles provenant de l’armoire à travers le trou. Ensuite, fixez la base du feu clignotant au pilier C à l’aide des vis et des chevilles adéquates.
• Ensuite, connectez les fils à la carte du feu clignotant.
• Enfin, refermez le tout.
