Kit CAME BXV 24V pour portails coulissants (8K01MS-003)

Présentation du Kit CAME BXV CONNECT 24V pour portails coulissants

Depuis les années 1970, le fabricant CAME conçoit des produits qualitatifs en matière de domotique. Qu’il s’agisse de télécommandes, de claviers à code ou de récepteurs, la marque italienne fait partie des poids lourds du secteur. Avec le kit CAME BXV CONNECT 24V, vous disposerez d’un système complet, idéal pour vos portails coulissants de 14 m de longueur au maximum et pouvant supporter jusqu’à 400 kg.

Une motorisation nouvelle-génération

Le moteur compris dans ce kit est d’une grande qualité. Le modèle CAME BXV06AGS est un automatisme avec encodeur en 24 V qui est conçu pour l’utilisation intensive en collectivité mais également pour les petites résistances. Il est possible d’ajouter une batterie pour permettre à ce moteur de fonctionner même si une panne d’électricité a lieu. Il est équipé d’une centrale de commande à afficheur avec borniers séparés, peut faire un autodiagnostic des systèmes de sécurité et est doté d’un couvercle moteur pour protéger ses composants internes.

Deux télécommandes ergonomiques et sécurisées

Pour que la motorisation fonctionne, elle faut qu’elle soit couplée avec des télécommandes de qualité. Et c’est le cas de la CAME TOP44RBN présente en deux exemplaires dans ce kit. Elle fonctionne sur une fréquence de 433.92 MHz, ce qui assure une communication fiable et sans interférences avec les récepteurs compatibles. Elle est en rolling-code et a une pile de type CR2032.

Une carte radio de qualité dans ce kit

La carte radio CAME AF43S est incluse dans le kit CAME BXV CONNECT 24V. Fonctionnant avec une alimentation 12 V/24 V (AC/CC) et sur une fréquence de 433.920 MHz, ce produit a deux canaux de disponibles. Enfin, vous serez séduit par sa facilité de programmation, avec son codage mixte.

La technologie infrarouge à votre service

Les photocellules CAME DIR10 sont incluses dans le kit CAME BXV CONNECT 24V. Grâce à leur portée infrarouge de 10, ces dernières peuvent détecter n’importe quel obstacle pour éviter que votre motorisation soit touchée par des dégâts.

Preuve que la sécurité est un domaine que CAME souhaite privilégier, vous avez dans ce kit le feu de signalisation CAME KRX. Si un individu se trouve sur le chemin de votre habitation, n’ayez aucune inquiétude. Une lumière blanche se mettre à clignoter. De quoi faire rimer CAME avec tranquillité.

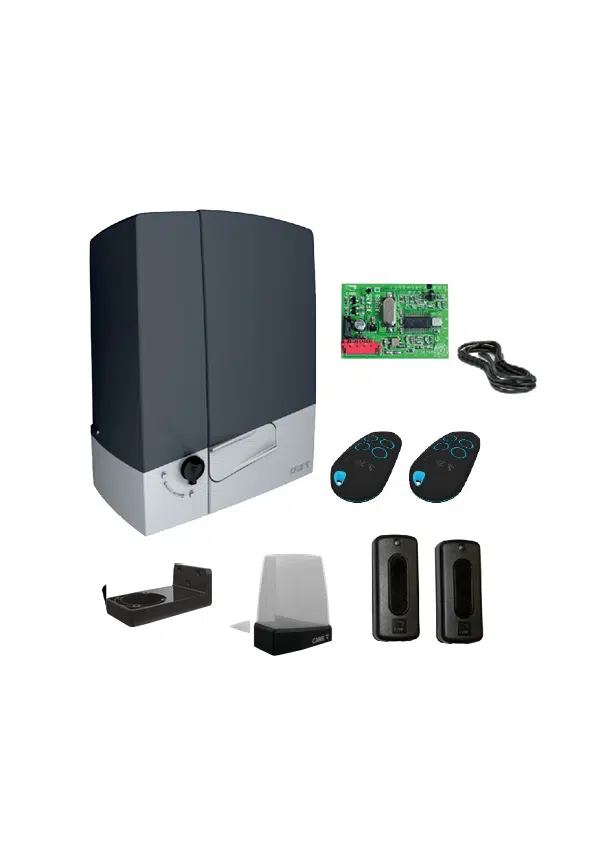

Composition du Kit CAME BXV CONNECT 24V pour portails coulissants

• CAME BXV06AGS (Réf : 801MS-0180) : Automatisme complet avec carte électronique, décodage radio incorporé, dispositif pour le contrôle du mouvement et détection d’obstacle et fins de courses mécaniques
• Deux CAME TOP44RBN (Réf : 806TS-0270)
• Une carte radio embrochable CAME AF43S
• Un jeu de photocellules CAME DIR10 d’une portée de 10 m
• Un clignotant de signalisation CAME KRX (Réf : 806LA-0020)
• Un câble CAME 001TOP-RG58 de 5 m pour branchement
• Un support pour fixation murale CAME KRX (Réf : 806LA-0040)

Installation du Kit CAME BXV CONNECT 24V pour portails coulissants

Vous voulez programmer l’automatisme BXV06AGS (CAME 801MS-0180) ? Vous trouverez les manipulations à effectuer en cliquant sur la notice PDF du produit ici

Pour programmer ma carte radio embrochable CAME AF43S

ATTENTION : DANGER D’ÉLECTROCUTION. CE PRODUIT NE DOIT ÊTRE MANIPULÉ OU INSTALLÉ QUE PAR DU PERSONNEL QUALIFIÉ.

Pour plus d’informations sur la programmation de votre récepteur, nous vous invitons à consulter la notice de programmation du produit sur notre site en cliquant ici

Comment programmer ma télécommande à mon récepteur :

1. D’abord, ouvrez le récepteur radio (il faut suivre le fil de l’antenne pour le repérer).
2. Appuyez sur le bouton poussoir du récepteur. Ce dernier est repérable, car il y est écrit MEMO ; REC ; ENR ; PROG sur la carte radio (pour certains récepteurs, il suffit d’appuyer une fois sur le bouton MEMO et de le relâcher. Pour d’autres, il faut maintenir le bouton MEMO enfoncé).
3. Ensuite, un voyant sur la carte radio s’allume ou clignote.
4. Appuyez une seconde sur le bouton de votre télécommande puis relâchez-le.
5. Après, attendez l’extinction du voyant sur la carte radio.
6. Enfin, testez la télécommande et refermez votre récepteur radio.
7. Bravo ! Votre télécommande est dorénavant programmée.

Installation des photocellules CAME DIR10

Pour programmer vos photocellules CAME DIR 10, vous devez :

• D’abord, les positionner l’une en face de l’autre
• Puis, fixez les photocellules à une hauteur d’environ 50 cm par rapport au sol.
• Prévoir, s’il y en a nécessité, le logement de la base pour le montage par encastrement et la fixer
• Ensuite, fiez le boîtier au mur ou à la base à l’aide des vis fournies et d’éventuelles chevilles
• Enfin, sélectionnez le type d’alimentation et effectuez les branchements nécessaires.

Attention : pour enlever la carte, ne forcer que sur le côté indiqué. Fixer le couvercle.

Pour plus d’informations, nous vous invitons à consulter la notice constructeur ici

Comment installer le feu clignotant CAME KLED

Pour plus d’informations et de détails sur la procédure à suivre, vous pouvez consulter la notice PDF d’utilisation sur notre site en cliquant ici

Afin d’installer ce feu clignotant, vous devez :

• D’abord, prévoyez les câbles d’alimentation nécessaires.
• Puis, ouvrez le feu clignotant (A) et percez la base par la partie inférieure (B).
• Faites passer les câbles provenant de l’armoire à travers le trou. Ensuite, fixez la base du feu clignotant au pilier C à l’aide des vis et des chevilles adéquates.
• Ensuite, connectez les fils à la carte du feu clignotant.
• Enfin, refermez le tout.
