Kit CAME BX-78 pour portails coulissants (001U2643ML)

Présentation du kit CAME BX-78

Depuis les années 1970, la marque italienne CAME fournit des produits de haute qualité dans le domaine de la domotique. En effet, la marque s’est fait une spécialité des télécommandes, des récepteurs ou encore de diverses motorisations de portail. Avec le kit CAME BX-78, vous pouvez obtenir ces produits en un seul emballage !

Réalisé pour les portails qui pèsent jusqu’à 800 kg !

Ce système, entièrement conçu par la marque italienne CAME vous propose une motorisation CAME BX-78 en 230V pour vos portails coulissants. Ces derniers peuvent faire jusqu’à 14 mètres de long et peser jusqu’à 800 kg ! Bien évidemment, ce kit Came BX-78 convient pour tous les portails coulissants en bois, PCV, aluminium ou métallique.

Deux émetteurs performants et durables

Également, ce kit comprend non pas un, mais deux émetteurs CAME TOPD4FKS 806TS-0102. Ce modèle de référence de la marque italienne est reconnu pour sa performance, mais aussi pour sa durabilité. Avec son système radio Top incorporé, cette télécommande a été spécifiquement réalisée pour répondre à tous les critères des installations automatiques modernes. Elle est à double fréquence et peut piloter quatre canaux différents.

Une carte radio programmable facilement

De plus, à l’intérieur du kit CAME BX-78 vous avez une carte radio embrochable CAME AF43S. Celle-ci fonctionne sur une fréquence de 433.920 MHz avec une alimentation 12 V/24 V (AC/CC). Elle possède deux canaux et est parfaitement utilisable pour un usage résidentiel. En outre, elle est facile à programmer grâce à un codage mixte.

Une antenne qualitative

Ensuite, vous pourrez disposer d’une antenne CAME TOP A433N dans ce kit CAME BX-78. Ce système permet d’avoir une qualité de réceptions d’ondes toujours optimale pour vous permettre d’avoir plus de portée pour votre télécommande !

Une protection assurée

En complément, vous aurez à l’intérieur du kit un jeu de photocellules CAME DIR10. Alimenté par un courant de 12 ou 24 Volts, ce jeu de photocellules CAME DIR10 est l’accessoire indispensable de votre habitation. En effet, elle permet de détecter grâce à des rayons infrarouges d’une portée de 10 mètres le moindre obstacle. N’ayez plus peur d’un accident avec l’aide de ce dispositif !

Un feu clignotant inclus !

Profitez du feu clignotant CAME KLED, alimenté en 120 V ou 230 V à l’intérieur de ce kit. Grâce à celui-ci, vous serez notifié, par exemple, si des personnes se trouvent sur le chemin de votre portail alors qu’il est en train de se fermer.

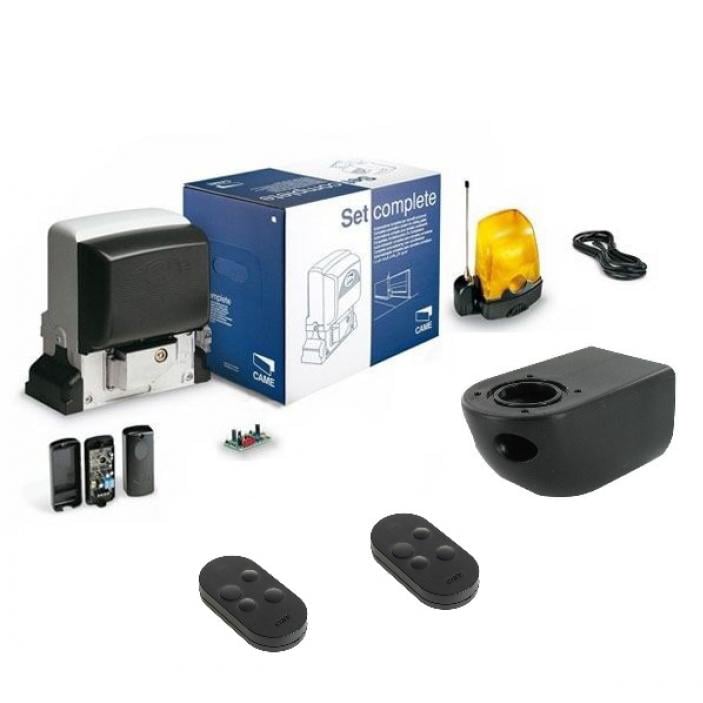

Détail du kit CAME BX-78

• Une motorisation CAME BX-78 en 230V, avec pignons
• Deux émetteurs de nouvelle génération CAME TOPD4FKS 806TS-0102, quatre canaux 433,92-868,35 MHz, à code fixe
• Une carte radio embrochable CAME AF43S :
• Une Antenne CAME TOP A433N
• 5 m de câble pour le branchement de l’antenne (aussi connu sous la référence 001TOP-RG58),
• Un Jeu de photocellules d’une portée de 10 m de type CAME DIR10
• Un clignotant de signalisation CAME KLED (120 V / 230 V)
• Un support clignotant CAME KIARIOS pour le feu clignotant

Installation du kit CAME BX-78

Important : tous les moteurs pour portails coulissants sont à installer à gauche du portail.

Comment installer sa motorisation CAME BX-78 en 230V ?

Vous pouvez programmer et installer cette motorisation en cliquant sur la notice en PDF disponible sur notre site ici

Comment puis-je configurer ma télécommande CAME TOPD4FKS 806TS-0102 ?

Comment programmer ma télécommande à partir d’une autre télécommande :

1. Prenez les deux télécommandes puis rapprochez-vous de votre récepteur (max 5m).
2. Appuyez 10 secondes sur le bouton déjà programmé de votre ancienne télécommande jusqu’à ce que la LED soit fixe.
3. Vous avez 20 secondes pour enregistrer le bouton de votre choix sur votre nouvelle télécommande. Vous pouvez enregistrer plusieurs télécommandes à la fois.
4. Félicitations ! Votre nouvelle télécommande est programmée !

Si vous souhaitez consulter la notice en PDF du produit pour plus d’informations, cliquez sur le lien ici

Comment programmer mon récepteur CAME AF43S à ma télécommande CAME TOPD4FKS 806TS-0102 ?

1. Ouvrez le récepteur radio (il faut suivre le fil de l’antenne pour le repérer).
2. Appuyez sur le bouton poussoir du récepteur. Ce dernier est repérable, car il y est écrit MEMO ; REC ; ENR ; PROG sur la carte radio (pour certains récepteurs, il suffit d’appuyer une fois sur le bouton MEMO et de le relâcher. Pour d’autres, il faut maintenir le bouton MEMO enfoncé).
3. Un voyant sur la carte radio s’allume ou clignote.
4. Appuyez une seconde sur le bouton de votre télécommande puis relâchez-le.
5. Attendez l’extinction du voyant sur la carte radio.
6. Testez la télécommande et refermez votre récepteur radio.
7. Bravo ! Votre télécommande est dorénavant programmée.

Pour plus d’informations sur la programmation de votre récepteur, nous vous invitons à consulter la notice de programmation du produit sur notre site en cliquant ici

Comment installer mes photocellules CAME DIR10 ?

• D’abord, les positionner l’une en face de l’autre
• Fixer les photocellules à une hauteur d’environ 50 cm par rapport au sol.
• Prévoir, s’il y en a nécessité, le logement de la base pour le montage par encastrement et la fixer
• Fier le boîtier au mur ou à la base à l’aide des vis fournies et d’éventuelles chevilles
• Enfin, sélectionnez le type d’alimentation et effectuez les branchements nécessaires.

Attention : pour enlever la carte, ne forcer que sur le côté indiqué. Fixer le couvercle.

Pour plus d’informations, nous vous invitons à consulter la notice constructeur ici

Comment installer son antenne CAME TOP A433N

Pour plus d’informations concernant l’installation de cette antenne, nous vous invitons à consulter la notice du constructeur ici

Comment installer mon feu clignotant CAME KLED ?

Pour plus d’informations et de détails sur la procédure à suivre, vous pouvez consulter la notice PDF d’utilisation sur notre site en cliquant ici

Pour installer ce feu clignotant, vous devez :

• Prévoir les câbles d’alimentation nécessaires.
• Ouvrir le feu clignotant (A) et percer la base par la partie inférieure (B).
• Faire passer les câbles provenant de l’armoire à travers le trou et fixer la base du feu clignotant au pilier C à l’aide des vis et des chevilles adéquates.
• Connecter les fils à la carte du feu clignotant.
• Refermer le tout.
