Kit CAME BX-74 pour portails coulissants (001U-2593)

Présentation du Kit CAME BX-74

Avec ce kit CAME BX-74, la marque italienne CAME vous propose de pouvoir utiliser un système entièrement made-in CAME pour portail coulissant jusqu’à 400 kg et d’une longueur maximale de 14 mètres. Le kit Came BX-74 convient pour tous les portails coulissants en bois, PCV, aluminium ou métallique.

Un moteur performant

En installant ce kit vous bénéficierez de multiples avantages de la marque CAME. D’abord, la réputation de la marque italienne n’est plus à refaire en matière de performance. Dans ce kit, vous obtenez ce qu’il y a de mieux de la part du fabricant italien, notamment en ce qui concerne leur moteur en 230 Volts CAME 001BX-74. Robuste, les capacités de cette motorisation ne sont plus à prouver.

Comprend une carte radio à deux canaux

En plus de cette motorisation, vous avez une carte radio embrochable CAME AF43S. Celle-ci fonctionne sur une fréquence de 433.920 MHz avec une alimentation 12 V/24 V (AC/CC). Elle possède deux canaux et est parfaitement utilisable pour un usage résidentiel. Également, elle est facile à programmer grâce à un codage mixte.

Une sécurité optimale avec des photocellules

En outre, ce kit vous propose en complément le jeu de photocellules CAME DIR10. Alimenté par un courant de 12 ou 24 Volts, ce jeu de photocellules CAME DIR10 est l’accessoire indispensable de votre habitation pour sécuriser au maximum vos diverses motorisations. En effet, grâce à la technologie infrarouge qui accompagne ces photocellules CAME DIR10, vos systèmes de motorisation seront protégés dans tous les cas.

La sécurité de votre portail doublée grâce à l’inclusion dans ce kit d’un feu clignotant. Grâce au feu clignotant CAME KLED, alimenté en 120 V ou 230 V, vous serez notifié, par exemple, si des personnes se trouvent sur le chemin de votre portail alors qu’il est en train de se fermer.

Détail du Kit CAME BX-74

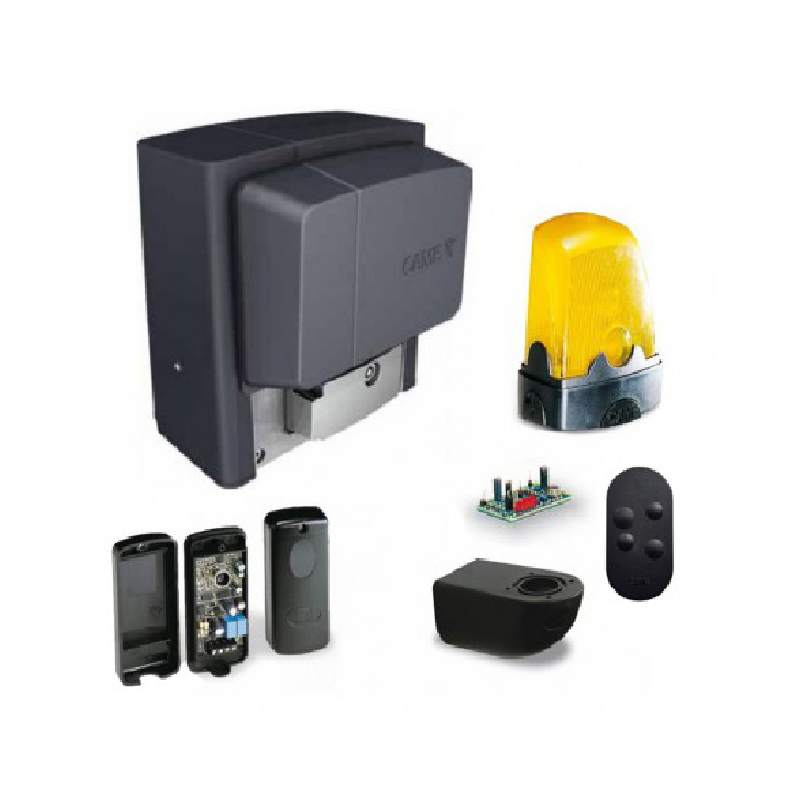

Dans le kit CAME BX-74, vous aurez les pièces fournies suivantes :

• Un automatisme complet CAME 001BX-74 avec carte électronique, décodage radio, détection d’obstacles et fins de course mécaniques
• Une télécommande quadricanal double fréquence, à code fixe CAME TOPD4FKS 806TS-0102
• Une carte radio embrochable CAME AF43S
• Un Jeu de photocellules d’une portée de 10 m de type CAME DIR10
• Un clignotant de signalisation CAME KLED (120 V / 230 V) :
• Un support clignotant CAME KIARIOS pour le feu clignotant

Installation du Kit CAME BX-74

Attention : danger d’électrocution. ce produit ne doit être manipulé ou installé que par du personnel qualifié.

Comment installer mon moteur CAME BX-74 ?

Pour plus d’informations sur l’installation du moteur CAME BX-74, nous vous invitons à consulter la notice du produit en cliquant ici.

Comment programmer mon récepteur CAME AF43S à ma télécommande CAME TOPD4FKS 806TS-0102 ?

1. Ouvrez le récepteur radio (il faut suivre le fil de l’antenne pour le repérer).
2. Appuyez sur le bouton poussoir du récepteur. Ce dernier est repérable, car il y est écrit MEMO ; REC ; ENR ; PROG sur la carte radio (pour certains récepteurs, il suffit d’appuyer une fois sur le bouton MEMO et de le relâcher. Pour d’autres, il faut maintenir le bouton MEMO enfoncé).
3. Un voyant sur la carte radio s’allume ou clignote.
4. Appuyez une seconde sur le bouton de votre télécommande puis relâchez-le.
5. Attendez l’extinction du voyant sur la carte radio.
6. Testez la télécommande et refermez votre récepteur radio.
7. Bravo ! Votre télécommande est dorénavant programmée.

Pour plus d’informations sur la programmation de votre récepteur, nous vous invitons à consulter la notice de programmation du produit sur notre site en cliquant ici

Comment installer mes photocellules CAME DIR10 ?

• D’abord, les positionner l’une en face de l’autre
• Fixer les photocellules à une hauteur d’environ 50 cm par rapport au sol.
• Prévoir, s’il y en a nécessité, le logement de la base pour le montage par encastrement et la fixer
• Fier le boîtier au mur ou à la base à l’aide des vis fournies et d’éventuelles chevilles
• Enfin, sélectionnez le type d’alimentation et effectuez les branchements nécessaires.

Attention : pour enlever la carte, ne forcer que sur le côté indiqué. Fixer le couvercle.

Pour plus d’informations, nous vous invitons à consulter la notice constructeur ici

Comment installer mon feu clignotant ?

Pour plus d’informations et de détails sur la procédure à suivre, vous pouvez consulter la notice PDF d’utilisation sur notre site en cliquant ici

Pour installer ce feu clignotant, vous devez :

• Prévoir les câbles d’alimentation nécessaires.
• Ouvrir le feu clignotant (A) et percer la base par la partie inférieure (B).
• Faire passer les câbles provenant de l’armoire à travers le trou et fixer la base du feu clignotant au pilier C à l’aide des vis et des chevilles adéquates.
• Connecter les fils à la carte du feu clignotant.
• Refermer le tout.
